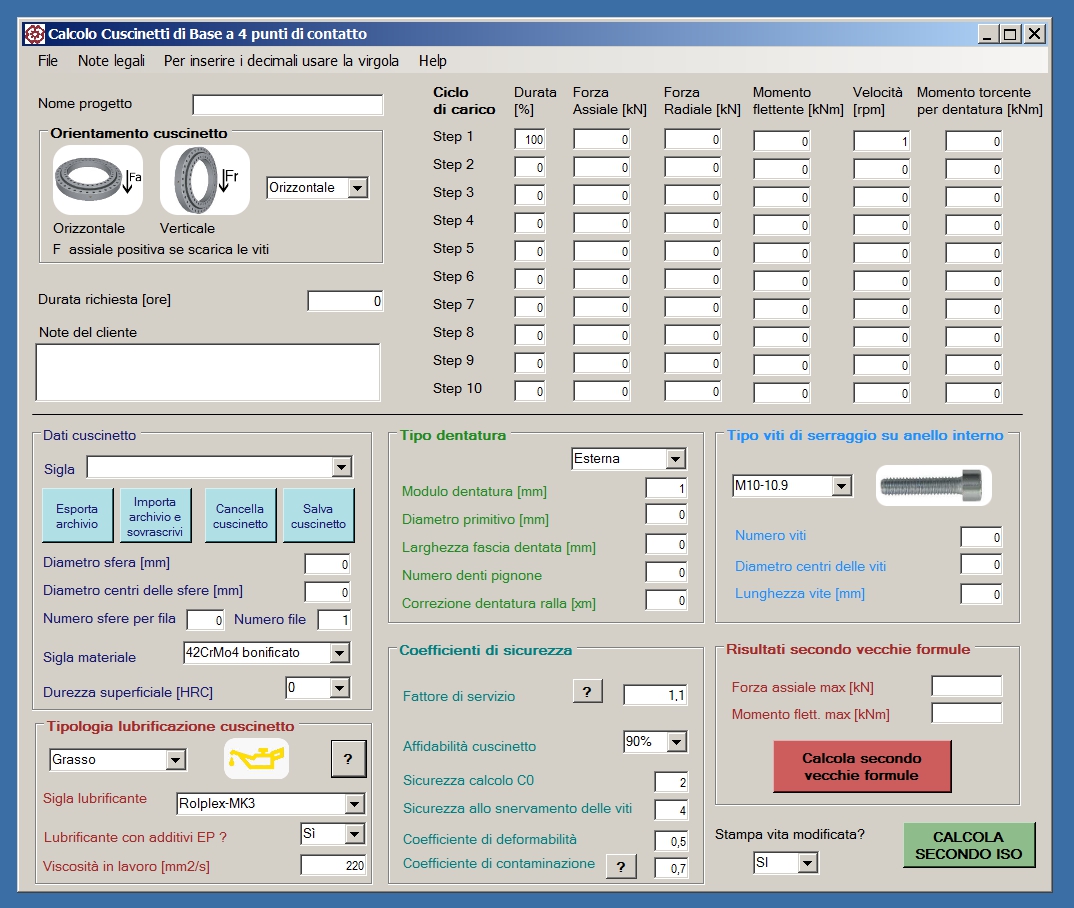

CALCOLO RALLE - Programma eseguibile per Windows

Un programma di calcolo di cuscinetti di base. Il diametro di queste ralle può essere oltre 3 metri.
Il programma valuta la lubrificazione, la resistenza della corona dentata, la durata in termini di ore di funzionamento
in funzione dell'affidabilità richiesta. In uscita il programma disegna anche il caratteristico diagramma triangolare.
Con l'indicazione grafica della sicurezza raggiunta dal cuscinetto.

Fogli di calcolo EXCEL per risolvere problemi di calcolo

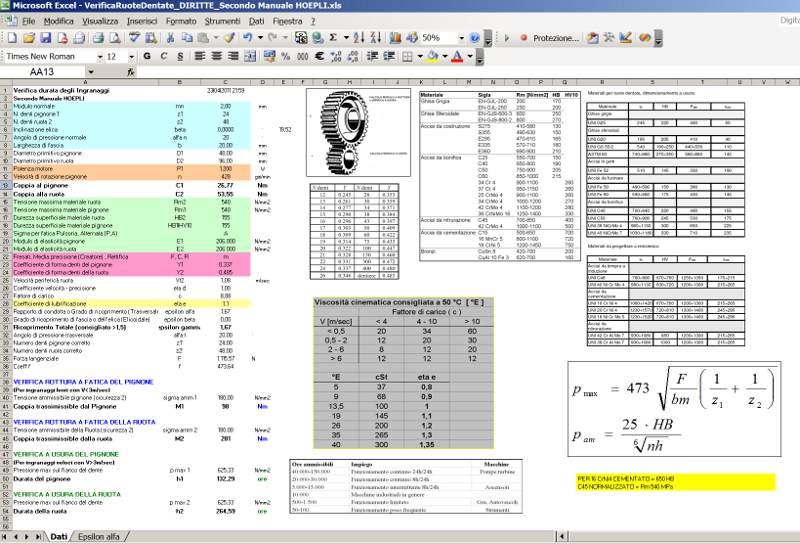

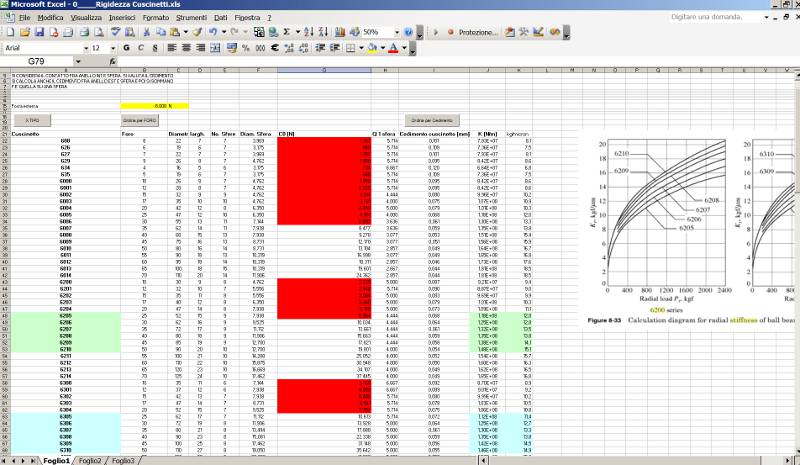

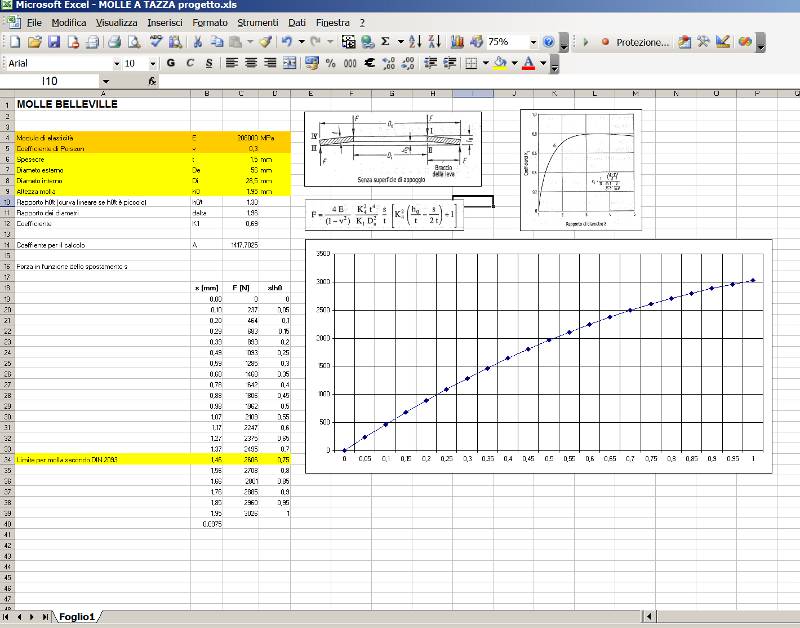

Calcolo rigidezza Cuscinetti a sfere	Calcolo durata ruote dentate a denti diritti/elicoidali	Calcolo molle a tazza

TELAIO - Foglio di calcolo Excel programmato in VBA

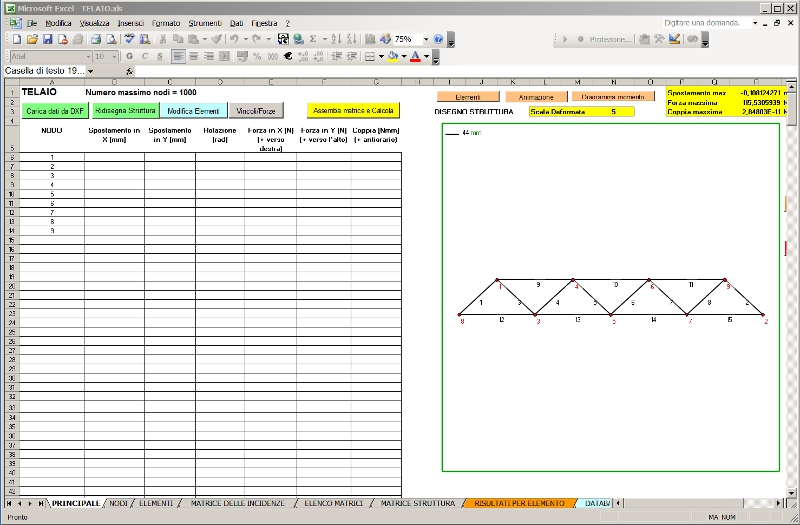

Nelle figure in sequenza è riportato un foglio di calcolo programmato in Visual Basic for Application (VBA) per il calcolo dei telai tramite il metodo degli elementi finiti tipo beam.
Si può disegnare la struttura mediante un cad 3D ed esportare il disegno in formato DXF. Il foglio di calcolo importa il file, lo ridisegna e numera i nodi (max 1000) considerati come incastri. Da un database si possono scegliere le sezioni degli elementi, il tipo di vincoli, le forze concentrate, le coppie, i carichi distribuiti.
Il foglio di calcolo disegna il diagramma dei momenti, la deformata reale e l'animazione della deformata scegliendo la scala a piacere.
Visto l'esiguo numero dei nodi non è stato necessario implementare subroutine esterne in Fortran.
Un valido aiuto per il calcolo delle strutture.

Guarda il video su YouTube

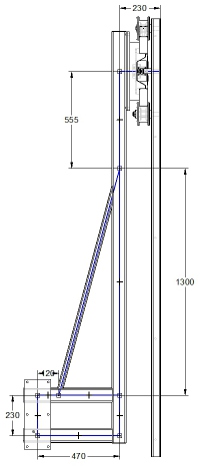

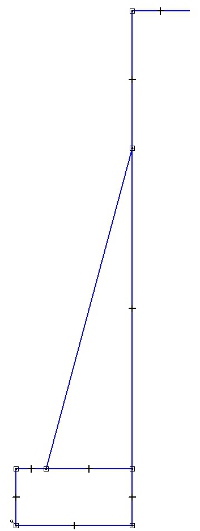

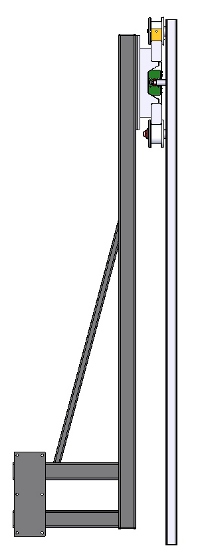

1. Struttura 3D da analizzare	2. Disegno dello schizzo sulla struttura 3D	3. Esportazione in formato DXF dello schizzo

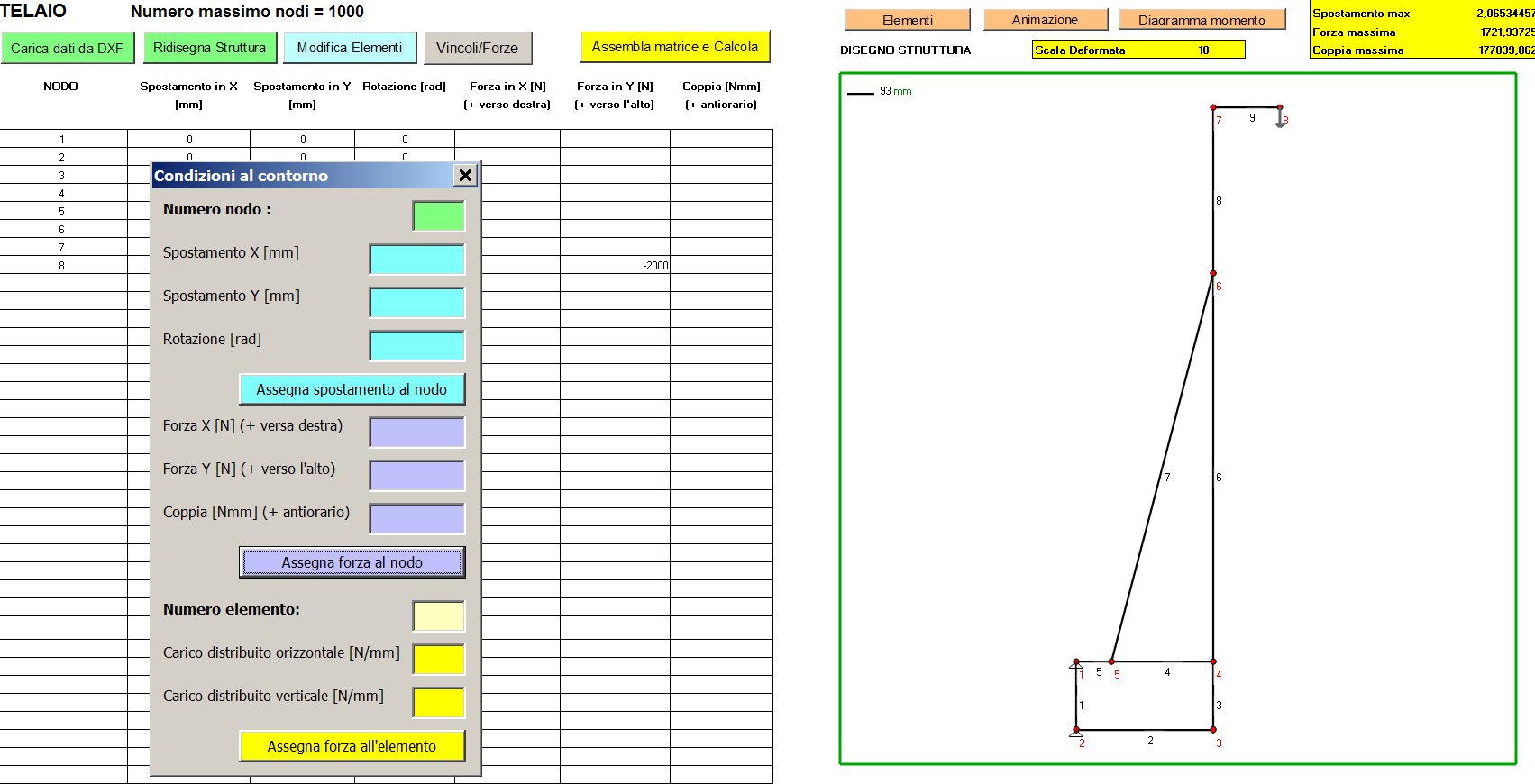

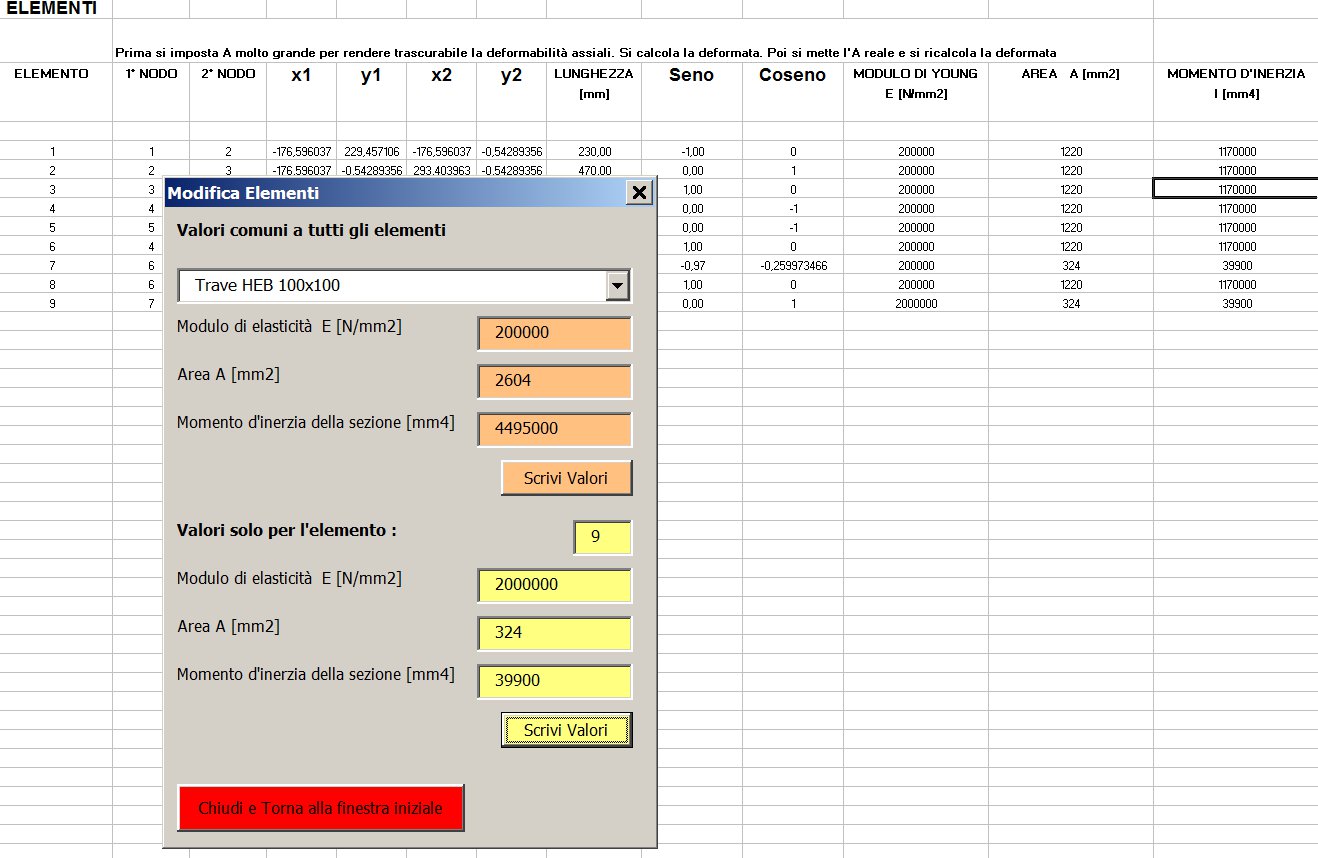

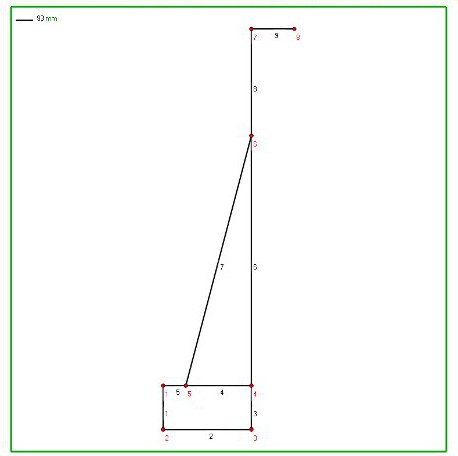

4. Importazione dello schizzo. La numerazione dei nodi e degli elementi è automatica	5. Assegnazione dei materiali e del tipo di sezione. L'elemento 9 ha la funzione di trasformare il carico verticale in coppia, quindi è posto con rigidezza molto più grande degli altri elementi	6. Assegnazione dei vincoli, forze, coppie concentrate e distribuite

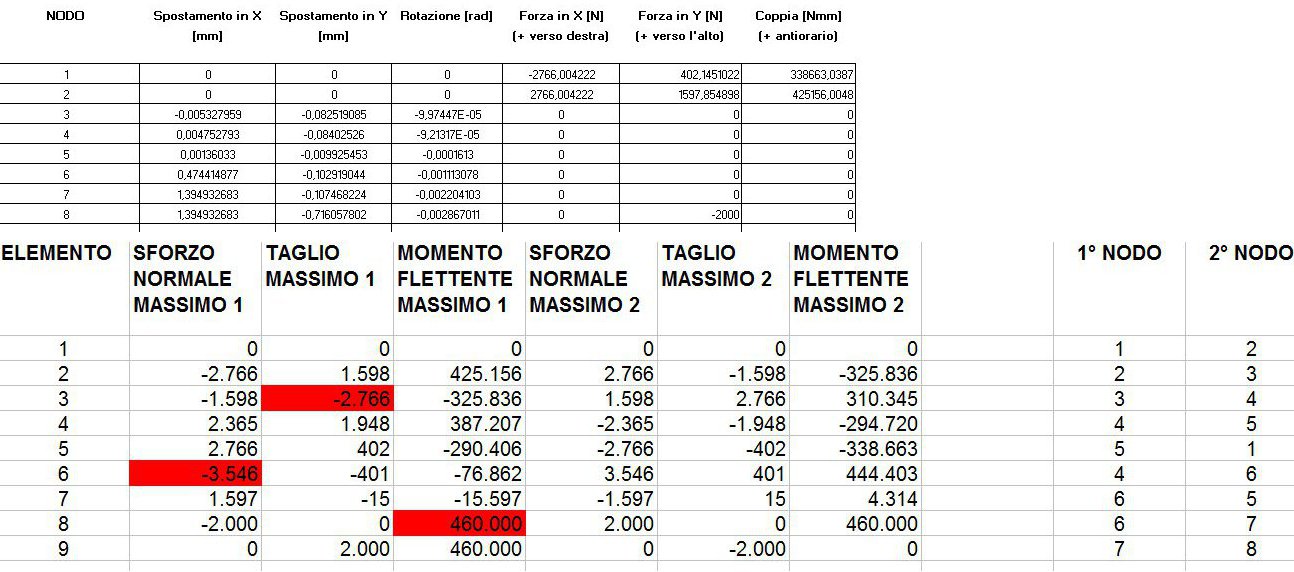

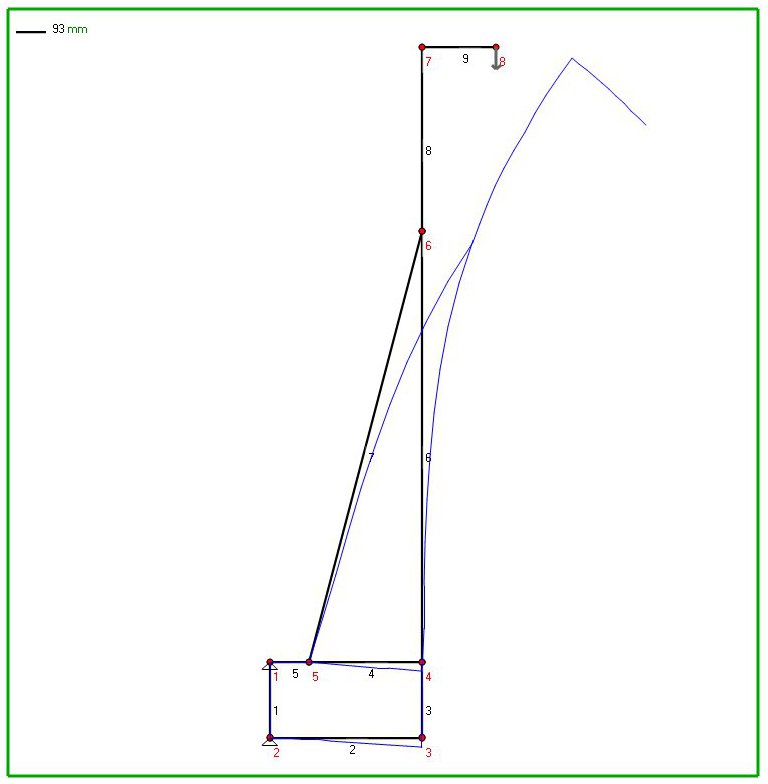

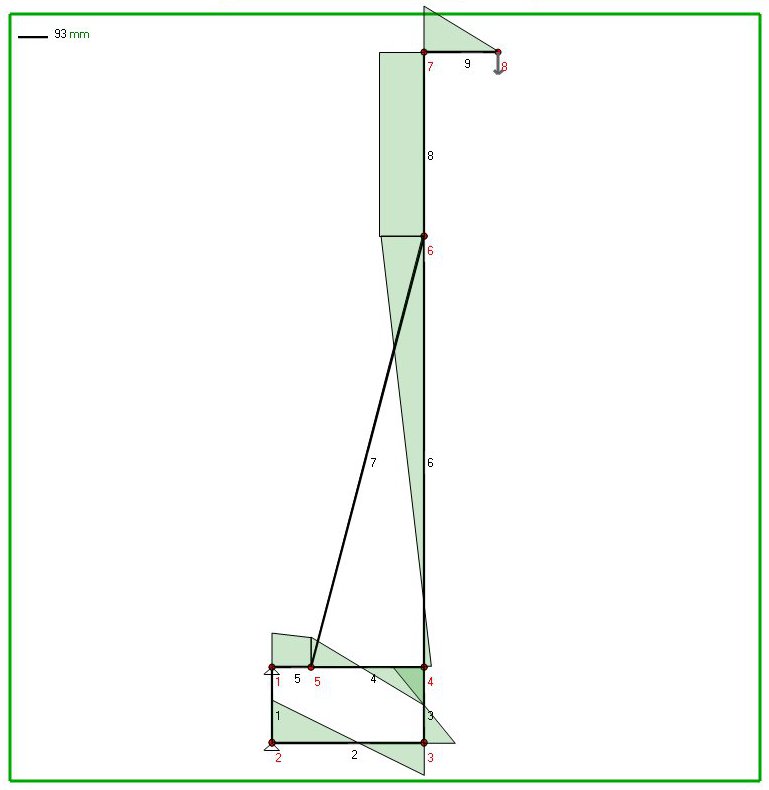

7. Risultati per elemento e per nodo delle reazioni vincolari, delle caratteristiche della sollecitazione e degli spostamenti	8. Diagramma del momento flettente	9. Deformata ottenuta dall'equazione della linea elastica per ogni elemento.

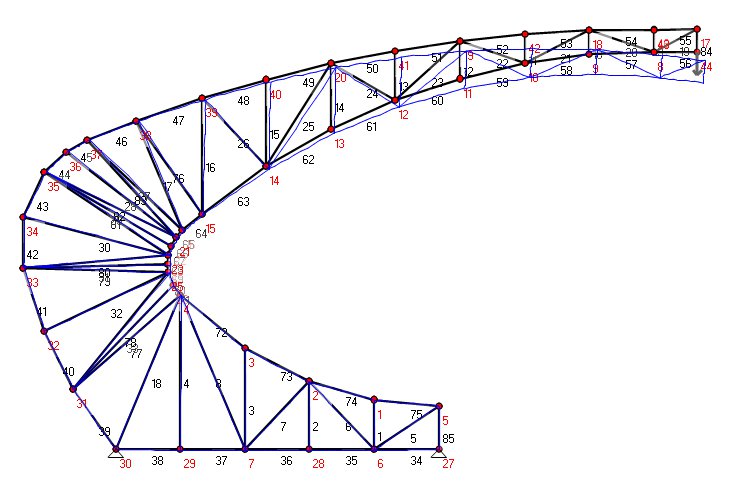

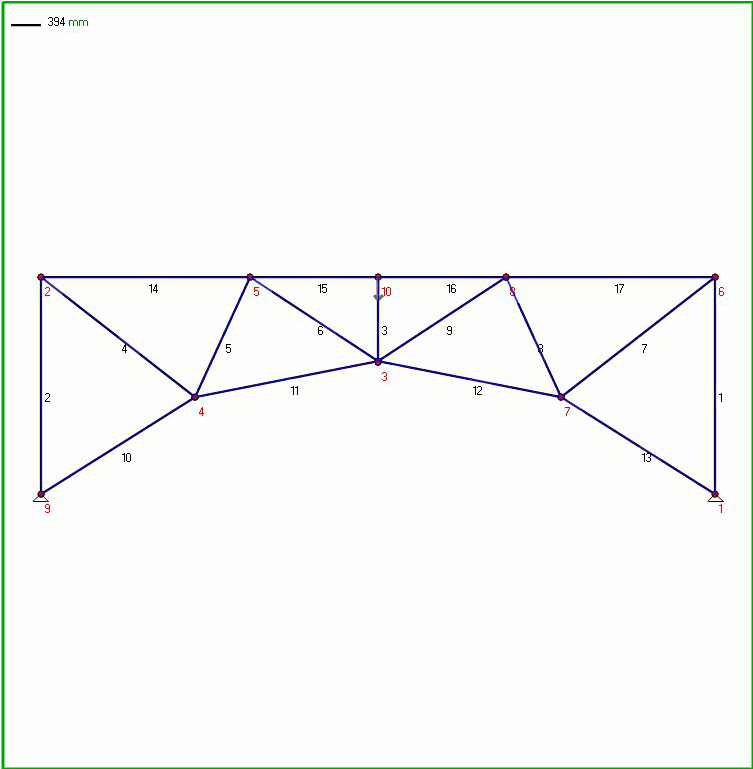

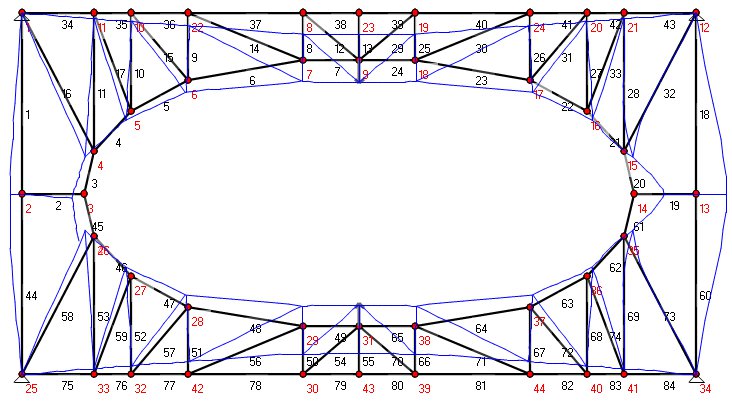

Struttura con 45 nodi	Esempio di animazione della deformata	Struttura con 46 nodi

PROGETTO PALA AERONAUTICA
Foglio di calcolo Excel programmato in VBA - RHINO

Questo foglio di calcolo scritto in VBA per Excel permette il progetto di una pala aeronautica.
Il foglio da in uscita i grafici di tiro, coppia assorbita dal motore e rendimento.
Tramite Rhino è possibile di segnare in 3D la pala per realizzarla con fresa a CN

Guarda il video su YouTube

Software di calcolo per specifici problemi in ambito ingegneristico e organizzativo eseguibili in ambiente Windows. Macro per Autocad 2D e Solid Edge 3D.

	CAMBIA DENSITA' Programma eseguibile per Windows Cambia la densità dei particolari part e sheet metal di Solid Edge .

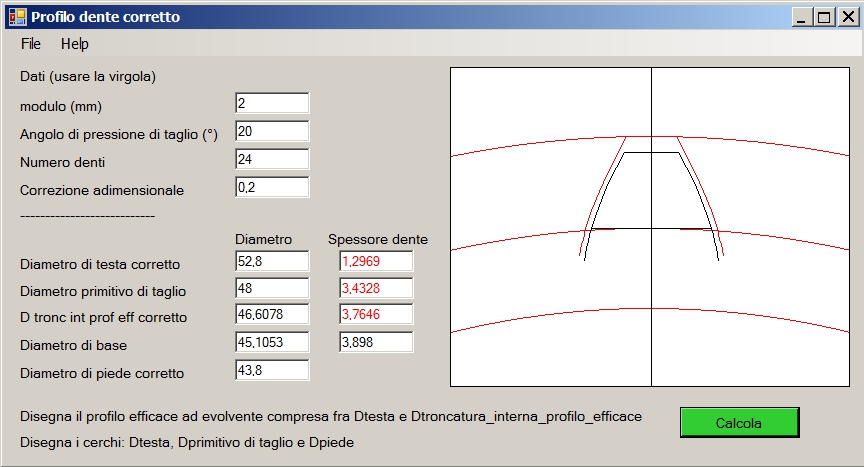

	PROFILO DENTE CORRETTO 1.0 Programma eseguibile per Windows Calcola il profilo del dente di una ruota dentata corretta. Le coordinate sono esportante in formato DXF.
	EVOLVENTE 1.0 Programma eseguibile per Windows Calcola i punti del profilo del dente ad evolvente, ma non lo disegna. Le coordinate sono esportante in un file TXT per il disegno del profilo tramite Solid Edge o Solid Works.
	DISEGNA EVOLVENTE Macro per AUTOCAD 2D Disegna il profilo del dente ad evolvente e completa il disegno con tutti i denti della ruota

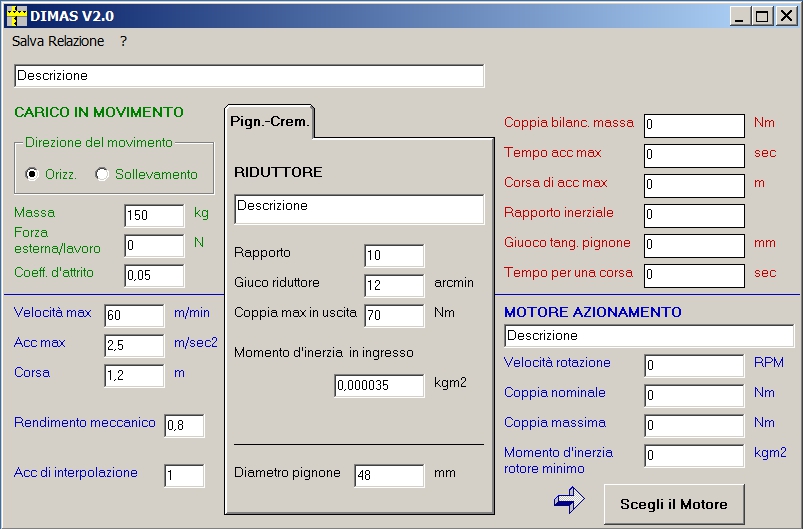

	DIMAS 2.0 Programma eseguibile per Windows Dimensionamento asse controllato Permette di scegliere il motore elettrico per un'applicazione lineare pignone-cremagliera. L'algoritmo considera: La forza peso se si tratta di un sollevamento, la forza dovuta all'attrito delle guide, l'accelerazione massima richiesta, l'accelerazione in fase di lavorazione/interpolazione, la forza esterna/di lavoro stimata. Come noto il rapporto inerziale per assi controllati di macchine utensile deve essere compreso fra 1 e 5. Nel programma è ipotizzato un rapporto delle inerzie pari a 4.
	TELAIO Foglio Excel programmato in VBA Esistono due versioni di questo programma. Una versione freeware che elabora al massimo 4 elementi. Tutti i moduli però sono funzionanti. Una versione completa a pagamento che può calcolare un telaio con un numero massimo di 1000 elementi tipo beam.
